Fixer un panneau solaire sur une façade ne mobilise pas les mêmes contraintes qu’une pose en toiture. Le support panneau solaire mural doit composer avec la verticalité du mur, les efforts de vent latéraux et la nature de la maçonnerie. Avant de comparer les catalogues de rails ou d’équerres, la première vérification porte sur le mur lui-même, sa capacité portante et son revêtement.
Capacité portante du mur : le critère que le support seul ne résout pas
Un support mural, même correctement dimensionné, ne compense pas une maçonnerie inadaptée. Le type de mur conditionne le choix des fixations, la profondeur d’ancrage et la répartition des charges.
A voir aussi : Comment savoir si un panneau solaire fonctionne correctement ?
Mur plein, mur creux, isolation extérieure
Un mur en parpaing plein ou en pierre de taille accepte des chevilles à expansion classiques. Un mur creux ou isolé par l’extérieur impose des fixations chimiques traversantes qui reportent l’effort sur l’élément porteur situé derrière l’isolant ou le doublage.
Sur une façade avec isolation thermique par l’extérieur (ITE), la couche d’isolant (polystyrène, laine de roche) ne supporte aucune charge mécanique. Le support doit traverser l’isolant et se fixer dans la maçonnerie porteuse, ce qui nécessite des tiges filetées longues et des platines de répartition. Percer l’ITE crée aussi un pont thermique localisé et peut compromettre la garantie décennale de l’isolation si l’intervention n’est pas documentée.
A lire également : Que peut-on alimenter avec un panneau solaire de 3000w ?

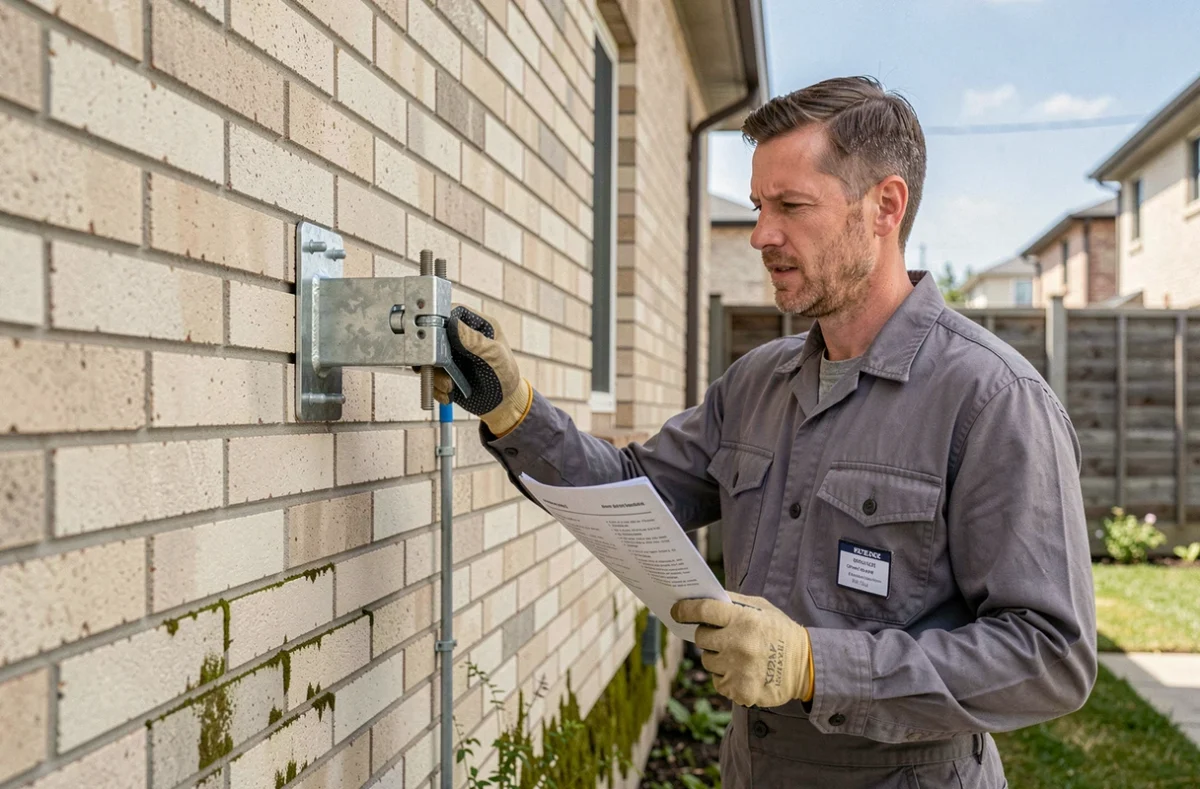

Un enduit ancien, fissuré ou décollé par endroits, signale un problème de cohésion du support. Avant toute pose, un contrôle visuel et un sondage (au marteau ou par carottage) permettent d’évaluer la résistance à l’arrachement.
Efforts de vent sur une fixation murale
La pose verticale expose davantage le panneau aux efforts de vent qu’une installation abritée en toiture inclinée. Le panneau fixé en façade agit comme une voile, surtout si un espace existe entre le mur et l’arrière du module. Les fixations doivent résister à des forces de succion (vent qui « tire » le panneau vers l’extérieur) et pas seulement à la compression.
La charge de vent dépend de la zone climatique, de la hauteur de pose et de l’exposition. Un panneau fixé au troisième étage d’un immeuble en zone littorale subit des contraintes bien supérieures à celui posé au rez-de-chaussée d’un pavillon abrité. Les Eurocodes (EN 1991-1-4) fournissent les valeurs de référence, mais leur application à un projet précis relève d’un bureau d’études ou d’un installateur qualifié.
Types de supports muraux : rails, équerres et châssis déporté
Trois familles de supports couvrent la majorité des configurations de pose murale. Le choix dépend de l’inclinaison souhaitée, du nombre de panneaux et de l’accessibilité pour la maintenance.
Rails fixés à plat contre la façade
Des profilés en aluminium anodisé sont vissés directement au mur par des pattes de fixation. Le panneau se clipse sur les rails via des brides (mid-clamps entre deux panneaux, end-clamps aux extrémités). Cette configuration maintient le panneau quasi vertical, parallèle à la façade, avec un espacement de quelques centimètres pour la ventilation arrière.
Elle convient quand on cherche un rendu discret, proche du mur. En revanche, un panneau strictement vertical capte moins d’énergie en été qu’un panneau incliné, car le soleil haut frappe la surface sous un angle trop rasant. La production annuelle totale est inférieure à celle d’une inclinaison à 30-35 degrés, mais la production hivernale relative peut s’améliorer : le soleil bas frappe plus directement une surface verticale orientée sud.

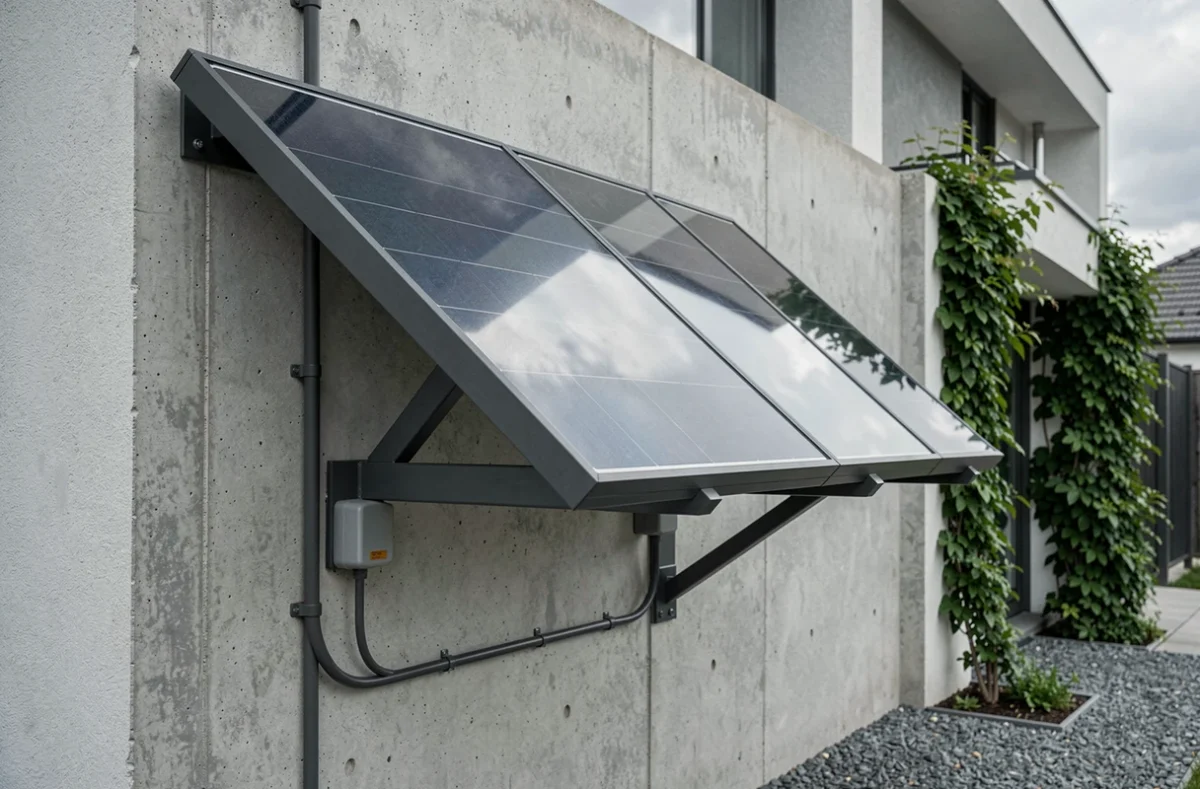

Équerres triangulaires avec inclinaison
Des équerres en acier galvanisé ou en aluminium créent un angle entre le mur et le panneau. L’inclinaison varie selon le modèle, généralement entre 15 et 45 degrés. Ce type de support augmente la production annuelle par rapport à une pose à plat, mais il projette le panneau en saillie, ce qui accentue la prise au vent et la charge sur les fixations murales.
Les équerres doivent être dimensionnées pour le poids du panneau additionné de la surcharge de vent. Un panneau résidentiel standard pèse entre 18 et 25 kg selon la technologie. Multiplié par le bras de levier créé par l’inclinaison, l’effort sur les chevilles d’ancrage augmente sensiblement par rapport à une pose à plat.
Châssis déporté
Un châssis métallique complet, fixé au mur par des consoles, supporte un ou plusieurs panneaux à distance de la façade. Cette solution facilite le passage des câbles, la ventilation arrière et l’accès pour la maintenance. Elle est plus courante sur des bâtiments tertiaires ou agricoles, mais se rencontre aussi en résidentiel quand la façade ne permet pas de fixation directe rapprochée.
Le coût du châssis déporté est plus élevé, et l’esthétique peut poser problème en zone soumise à l’avis de l’architecte des Bâtiments de France.
Inclinaison et orientation d’un panneau solaire en façade : arbitrer selon ses besoins
L’angle d’un panneau mural n’est pas un détail secondaire. Il détermine le profil de production sur l’année et doit correspondre au profil de consommation du foyer.
Une façade plein sud avec un panneau vertical produit davantage en hiver (soleil bas, incidence plus directe) et moins en été (soleil haut, incidence rasante). Ce profil saisonnier convient aux foyers dont la consommation est plus forte en hiver (chauffage électrique d’appoint, éclairage prolongé). Pour un profil de consommation estivale (climatisation, piscine), une inclinaison de 30 à 45 degrés via des équerres reste préférable.
L’orientation est-ouest reste possible en façade, mais la perte de production par rapport au sud est significative. Une façade est produit le matin, une façade ouest l’après-midi. Ce décalage peut être intéressant pour couvrir des créneaux de consommation spécifiques, mais la production totale annuelle diminue.
Les retours terrain divergent sur le rendement réel d’un panneau vertical en façade par rapport aux estimations logicielles. L’ombrage d’un bâtiment voisin, d’un arbre ou d’un débord de toiture modifie considérablement le résultat. Un relevé d’ombrage sur site, réalisé avec un outil numérique ou par observation directe sur plusieurs heures, reste la méthode la plus fiable avant de valider l’emplacement.
Fourchettes de prix et délais pour un support panneau solaire mural
Les prix varient selon le type de support, le matériau et le nombre de panneaux à fixer. Voici les ordres de grandeur constatés sur le marché français pour du matériel de fixation murale (hors panneau et micro-onduleur) :
- Rails aluminium avec pattes murales et brides pour un panneau : quelques dizaines d’euros, généralement entre le prix d’un kit de fixation toiture standard et un peu au-dessus, selon la longueur de rail nécessaire.
- Équerres triangulaires inclinables pour un panneau : un coût légèrement supérieur aux rails simples, lié à la structure porteuse plus complexe et aux renforts nécessaires pour la reprise du vent.
- Châssis déporté complet pour deux à quatre panneaux : plusieurs centaines d’euros, avec un prix qui dépend de la portée de la console et du traitement anticorrosion.
À ces montants s’ajoutent les chevilles chimiques ou mécaniques adaptées au mur, la visserie inox et éventuellement les passe-câbles étanches. Le support mural représente une part plus importante du budget total qu’un support toiture, en raison de la quincaillerie d’ancrage spécifique.
Les délais de livraison pour des kits de fixation murale standard sont de quelques jours à deux semaines chez la plupart des distributeurs spécialisés. Un châssis sur mesure peut nécessiter trois à cinq semaines de fabrication.
Pièges fréquents lors du choix d’un support mural photovoltaïque
Plusieurs erreurs reviennent régulièrement sur les installations murales, y compris chez des bricoleurs expérimentés.
- Négliger le cheminement des câbles : sur un mur, les câbles courent en extérieur et doivent être protégés (goulotte UV, tube IRL). Un support qui ne prévoit pas de passage intégré pour les câbles complique la pose et dégrade l’aspect visuel.
- Sous-dimensionner les fixations en ne tenant compte que du poids du panneau, sans intégrer la charge de vent. La succion peut atteindre plusieurs fois le poids propre du panneau selon l’exposition.
- Fixer le support sur un enduit décoratif ou sur une couche d’isolation sans atteindre le mur porteur. Le support semble tenir à la pose, puis se dégrade progressivement sous l’effet des cycles thermiques et du vent.
- Oublier la ventilation arrière. Un panneau plaqué contre le mur sans espace surchauffe en été. La température excessive réduit le rendement des cellules photovoltaïques. Un espacement minimal de quelques centimètres est recommandé par la plupart des fabricants de modules.
Avant de commander un support, vérifiez également si votre commune impose une déclaration préalable de travaux pour la pose de panneaux en façade. En copropriété, la modification de l’aspect extérieur du bâtiment nécessite un vote en assemblée générale. Ces démarches administratives conditionnent le calendrier du projet autant que la livraison du matériel.
Le choix d’un support panneau solaire mural repose sur une série de vérifications techniques qu’un article ne remplace pas entièrement : nature du mur, exposition au vent, profil de consommation, contraintes d’urbanisme. Pour obtenir une recommandation adaptée à votre façade, remplissez le formulaire de demande de devis ci-dessous. Un professionnel vous recontacte pour évaluer votre projet sans engagement.
