Un panneau solaire qui produit moins que prévu ne déclenche aucune alerte visible. La perte de rendement s’installe progressivement, et sans méthode de diagnostic fiable, elle passe inaperçue pendant des mois. Nous détaillons ici les techniques concrètes pour vérifier qu’une installation photovoltaïque fonctionne correctement, du relevé d’index au tracé de courbe I-V.
Courbe I-V et ratio de performance : les indicateurs que les guides grand public omettent
Le traceur de courbe I-V reste le diagnostic le plus fiable pour évaluer l’état réel d’un module photovoltaïque. Cet appareil mesure simultanément le courant et la tension sur toute la plage de fonctionnement du panneau, puis trace une courbe caractéristique. Une déformation de la courbe I-V signale un défaut invisible au multimètre : cellule fissurée, diode bypass défaillante, point chaud localisé.
Lire également : Que peut-on alimenter avec un panneau solaire de 3000w ?
Le ratio de performance (PR) complète cette analyse à l’échelle de l’installation. Il rapporte l’énergie réellement produite à l’énergie théorique attendue compte tenu de l’ensoleillement mesuré. Un PR anormalement bas oriente vers un problème systémique : ombrage partiel, encrassement sévère, câblage dégradé ou onduleur en sous-régime.
Nous recommandons de coupler ces deux approches : la courbe I-V identifie le module défaillant, le PR localise le défaut dans la chaîne de production. Les installateurs équipés d’un traceur de courbe I-V facturent généralement ce diagnostic entre quelques centaines d’euros pour une installation résidentielle standard.
A découvrir également : Quelle puissance de panneau solaire pour recharger une batterie 12v 100ah ?
Mesurer la tension et le courant d’un panneau solaire au multimètre
Tension à vide (Voc) et courant de court-circuit (Isc)
Le multimètre numérique constitue le premier outil de terrain. Chaque module porte une étiquette technique à l’arrière indiquant ses valeurs nominales : tension à vide (Voc), courant de court-circuit (Isc), puissance crête (Wc). Ces valeurs sont mesurées en conditions standard de test (STC : irradiance de 1 000 W/m², température de cellule de 25 °C).

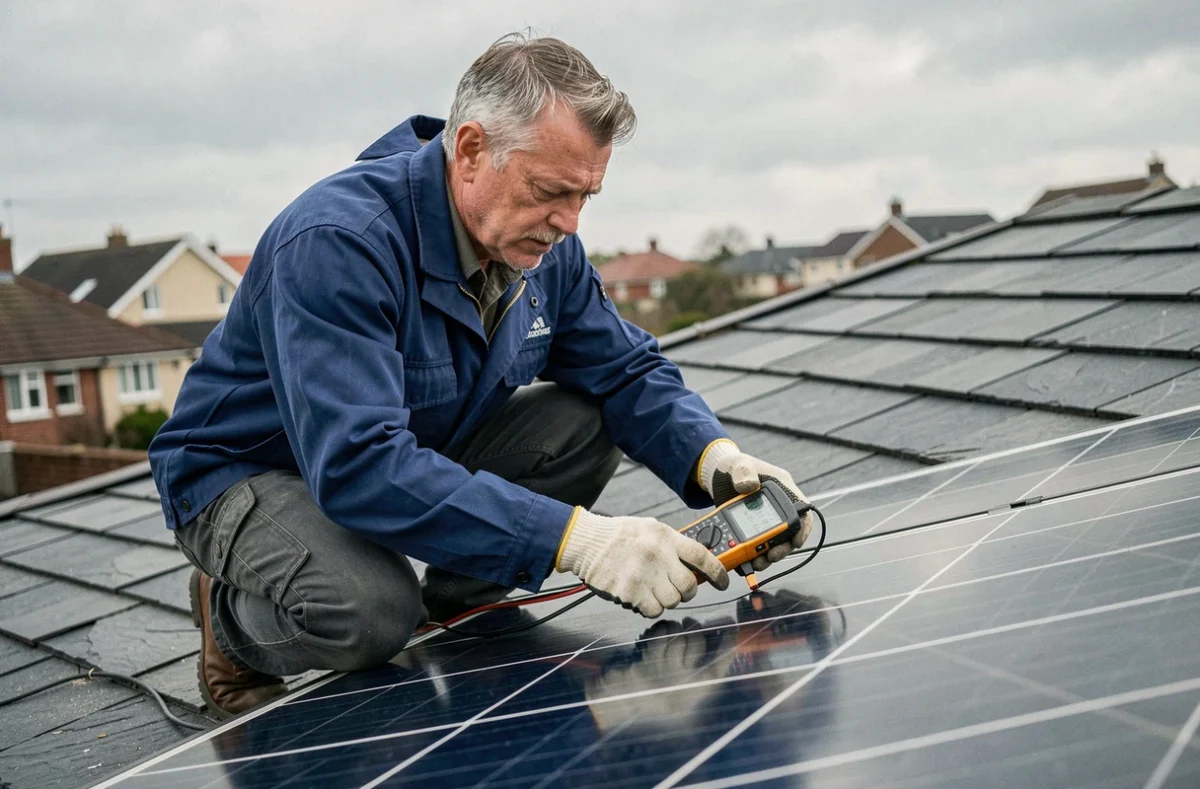

Pour mesurer la Voc, déconnectez le module de l’onduleur ou du régulateur, réglez le multimètre en mode tension continue (DC), puis posez les sondes sur les connecteurs MC4 du panneau. En plein soleil, la tension mesurée doit approcher la Voc indiquée sur l’étiquette. Un écart de plus de 20 % par rapport à la valeur nominale, corrigé de la température ambiante, signale un défaut de cellule ou de soudure interne.
Mesure du courant : précautions et interprétation
La mesure du courant de court-circuit (Isc) exige plus de prudence. Le multimètre doit être positionné en série, calibre ampèremètre DC, avec un fusible adapté. Ne mesurez jamais l’Isc sur une chaîne de plusieurs modules en série sans vérifier que le calibre de votre appareil supporte l’intensité attendue.
Un Isc nettement inférieur à la valeur nominale, malgré un ensoleillement correct, oriente vers un ombrage partiel, un encrassement ou une dégradation des cellules. Si la tension est normale mais le courant faible, le problème se situe au niveau de la surface captrice. Si les deux valeurs sont basses, le défaut peut être électrique (câblage, connecteur oxydé).
Suivi de production solaire : exploiter les données du monitoring et du compteur
Application de monitoring de l’onduleur
La plupart des onduleurs récents disposent d’un portail de suivi accessible par application ou navigateur. Ces plateformes affichent la production en temps réel, les courbes journalières et les historiques mensuels. Une chute brutale de la courbe de production en milieu de journée signale un ombrage ponctuel ou un déclenchement de l’onduleur sur défaut d’isolement.
Attention lors d’un changement de propriétaire : le compte de monitoring peut rester rattaché à l’ancien propriétaire ou à l’installateur. L’absence de données dans l’application ne prouve pas que les panneaux ne fonctionnent pas. Nous conseillons de vérifier le transfert du compte auprès du fabricant de l’onduleur avant de conclure à une panne.
Relevé d’index sur le compteur communicant
Pour une installation en autoconsommation avec injection, le compteur communicant distingue la consommation soutirée de l’électricité injectée. L’espace client du gestionnaire de réseau donne accès à un historique journalier et mensuel. Ce suivi permet de distinguer une baisse de consommation réseau (signe que l’autoconsommation fonctionne) d’une absence totale d’injection (signe de panne).
Une méthode simple ne nécessitant aucun multimètre : relevez l’index de production à un instant donné, puis à nouveau quelques jours plus tard. Des index inchangés après plusieurs jours ensoleillés confirment une absence de production.
Inspection visuelle et thermographique des modules photovoltaïques
Ce que révèle un examen à l’œil nu
L’inspection visuelle ne remplace pas un test électrique, mais elle identifie des défauts mécaniques que le multimètre ne détecte pas. Voici les points à contrôler :
- Microfissures sur la surface vitrée, visibles sous éclairage rasant, souvent causées par un choc thermique ou un impact de grêle
- Jaunissement ou décollement de l’encapsulant (EVA), qui réduit la transmission lumineuse et accélère la dégradation des cellules
- État des connecteurs MC4 et du câblage : traces d’oxydation, gaine fendue, connecteur mal encliqueté ou fondu par échauffement
- Présence de traces d’escargot (snail trails), lignes brunâtres sur les cellules indiquant des microfissures internes
Caméra thermique infrarouge : détecter les points chauds
La thermographie infrarouge repère les cellules en surchauffe (hot spots) qui dissipent de l’énergie au lieu d’en produire. Un écart de température de plus de dix degrés entre deux zones d’un même module indique un défaut de cellule ou de diode bypass. Cette technique exige un ensoleillement suffisant pour que les modules soient en charge.
Le coût d’une inspection thermographique par un professionnel équipé varie selon la taille de l’installation, mais reste accessible pour un parc résidentiel. Certains installateurs l’intègrent dans leurs contrats de maintenance annuelle.
Pannes fréquentes et pièges de diagnostic sur une installation solaire
Onduleur en défaut : le faux diagnostic panneau

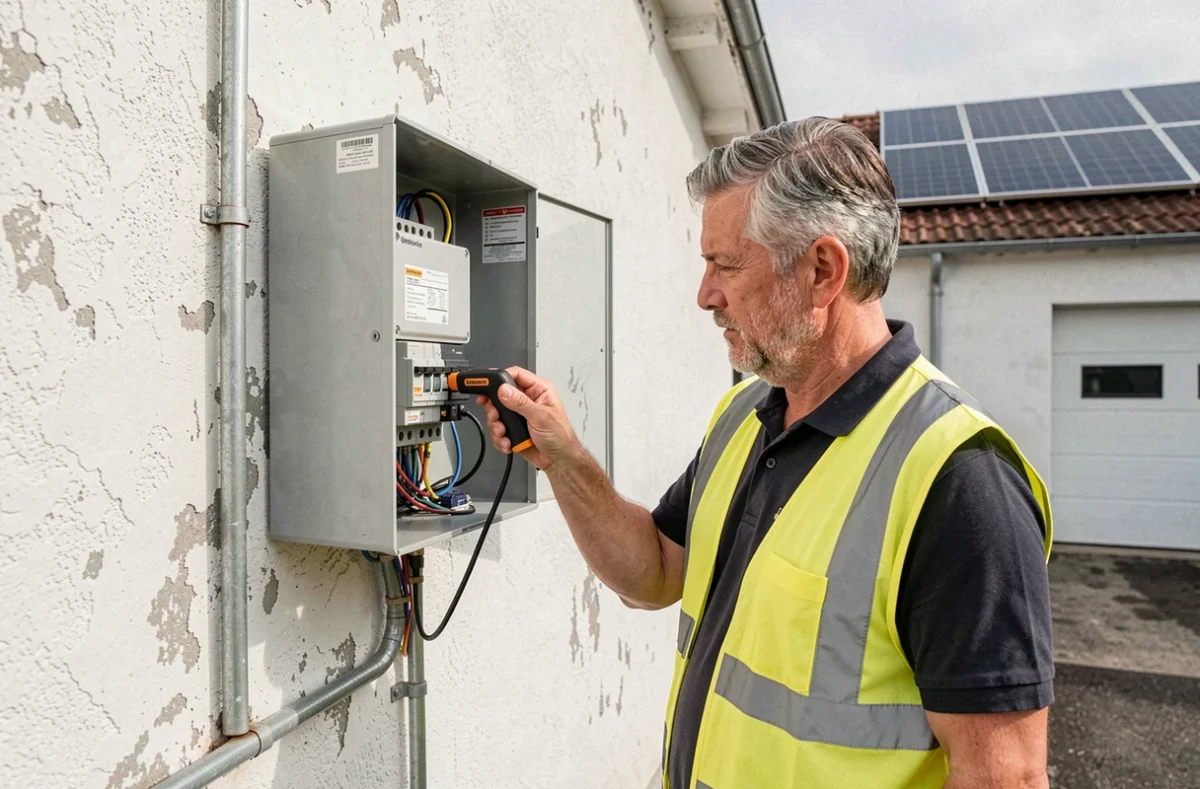

Un onduleur qui s’est mis en sécurité coupe la production de l’ensemble de la chaîne. Avant de suspecter les modules, vérifiez l’état de l’onduleur : voyant rouge, code erreur affiché, ventilateur bloqué. Un défaut d’isolement détecté par l’onduleur peut provenir d’un simple câble abîmé par un rongeur, pas nécessairement d’un panneau défaillant.
Régulateur de charge : un maillon sous-estimé
Sur les installations autonomes (site isolé, camping-car, bateau), le régulateur de charge MPPT ou PWM se situe entre le panneau et la batterie. Un régulateur mal dimensionné ou défectueux bride la production sans que le panneau soit en cause. Vérifiez que la tension d’entrée maximale du régulateur correspond bien à la Voc de votre chaîne de modules, en tenant compte des basses températures qui augmentent la tension.
Dégradation naturelle et garanties
Tous les modules photovoltaïques perdent progressivement en puissance au fil des années. Une perte de rendement anormalement rapide justifie une réclamation au titre de la garantie de performance. Conservez vos relevés de production : ils constituent la preuve en cas de litige.
Coût et périodicité d’un diagnostic photovoltaïque professionnel
Un contrôle annuel par un installateur qualifié comprend généralement l’inspection visuelle, le test électrique au multimètre, la vérification de l’onduleur et le nettoyage des modules. Les contrats de maintenance annuelle pour une installation résidentielle se situent dans une fourchette de quelques centaines d’euros selon la puissance installée et l’accessibilité de la toiture.
Nous recommandons un diagnostic approfondi (avec thermographie et tracé de courbe I-V) tous les cinq ans, ou immédiatement après un événement climatique sévère (grêle, tempête). Ce diagnostic complet coûte davantage qu’un simple contrôle visuel, mais il détecte les défauts latents avant qu’ils ne dégradent significativement la production.
- Contrôle annuel de base : inspection visuelle, test onduleur, nettoyage des modules
- Diagnostic approfondi tous les cinq ans : courbe I-V, thermographie, vérification du câblage DC
- Diagnostic ponctuel après grêle ou chute de production inexpliquée
La rentabilité d’une installation solaire dépend directement de la régularité du suivi. Un défaut non détecté pendant deux ans peut représenter une perte de production cumulée bien supérieure au coût d’un diagnostic. Si vous constatez une baisse de rendement ou si vous souhaitez faire contrôler votre installation, remplissez le formulaire ci-dessous pour être rappelé gratuitement par un professionnel qualifié.
